在回答這個問題前，我們首先需要了解什么是PCB厚度。 PCB厚度是指電路板完成后的厚度。 覆銅板的厚度：

0.5、0.7、0.8、1.0、1.2、1.5、1.6、2.0、2.4、3.2和6.4毫米。 紙基覆銅板的標稱厚度為 0.7 至 1.5 毫米。讓我們開始了解更多細節。

1、標準 PCB 銅厚度

當我們在印刷電路的實現中談?wù)撱~的厚度時，我們指的是軌道和焊盤的厚度，無論它們是層的內部還是外部。

l PCB銅厚一般分為1oz（35μm）、2oz（70μm）和3oz（105μm）。當然，銅的厚度取決于你制作的板子類型。用大電流切換電源的銅厚為 2oz。對于信號傳輸，通常，1oz的厚度就足夠了。以下是詳細信息。普通的雙面板是 1 盎司。

·多層板內層一般為1/2oz、1/3oz、外層1oz、1/2oz、1/3oz。

·電源板的銅厚度較高。

70%的電路板采用35μm銅箔厚度，這主要取決于PCB的用途和信號電壓和電流的大小。此外，對于需要過大電流的PCB，某些部件將使用70μm銅厚和105μm銅厚。注意提高良率的箔片;同時避免在內層兩側使用不同厚度銅箔的芯板。

此外，還有 12μm 用于超高密度圖案，例如薄板的構建板，以及 105μm 用于厚板的大電流圖案。較厚的銅箔也用于承載大電流的電路板。

2、 有關PCB銅厚度更多詳細信息

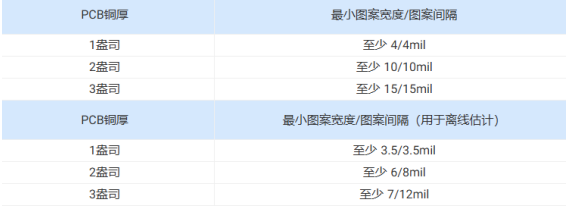

讓我們回到PCB銅厚度。 銅的重量越大，電路板的電氣性能越好。但是蝕刻電路板變得越來越困難。 要實現電路板的批量生產，請確保最小圖案寬度/圖案間距符合以下規格。

備注：如果您不熟悉電路板并且不知道哪種銅重量適合您，請選擇 1 盎司。

3、 影響PCB厚度其他因素：

PCB芯厚度：

基板，也稱為電介質或磁芯，是分隔兩個導體層的絕緣材料。磁芯是覆銅材料，在電路板的制造過程中幾乎不會改變其厚度。

因此，在兩層印刷電路中，在通常稱為 TOP 和 BOTTOM 的兩層銅層中間會有一個中心基板。

基板的標準厚度為 1.6 mm，適用于兩層電路和 4/6 層多層電路。然而，一般來說，由于層的厚度最小，層數越多，印刷電路板越厚。

注意

由于機械原因或特性阻抗，可能需要更厚（例如 3.2 毫米）或更?。ɡ?0.2 毫米）的厚度。

預浸料厚度：

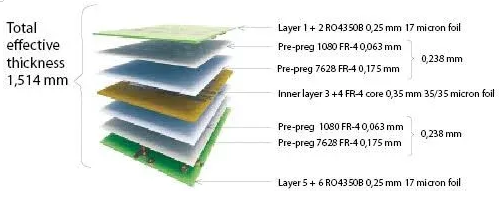

在印刷電路板的層結構中，2 芯之間總是有 2 到 3 個預浸料（填充樹脂的玻璃纖維織物）及其銅包層，它們與芯材壓在一起。

與芯材不同，預浸料在壓制過程中會改變其有效厚度。因此，厚度取決于 PCB 制造商、其工藝設置以及銅覆蓋面積和開放空間的比例.

內層PCB厚度：

除了層的順序外，堆疊的真正定制還包括內部PCB厚度的定義。特別是放置銅軌道的地板之間的垂直距離。 重要的是要立即澄清，內部厚度值沒有完全的自由。因為在現實中，這些厚度是印刷電路特定構造順序的結果。從某種意義上說，要獲得一定的厚度配置，必須以一定的結構構建。

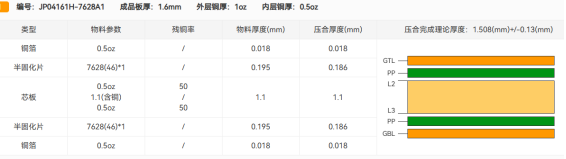

4、 因疊層結構而異的PCB標準厚度

如果您有查看不同層數的厚度需要，捷配下單必看部分有不同層數壓合結構圖及參數。

印刷電路板有JIS、JPCA、IPC、UL等標準，材料和PCB厚度因標準而異。 PCB厚度不僅是板材本身的厚度，還有銅箔部分的厚度、鍍層部分的厚度等。它因印刷電路板的材料而異.如果有控制PCB板銅厚的需要，可以將您的要求報給捷配客服詢問，享受一對一的工程咨詢和打樣生產。
