如何為你的PCB選擇最佳的阻焊覆蓋工藝?
隨著電子產品向“輕、薄、短、小”的方向發展,PCB也向高密度、高難度的發展,因此有很多SMT、PCB,客戶在安裝元件時需要插孔;其工藝流程長,過程控制困難。那么,PCB電路板插接工藝為何這么重要?
通孔填充的目的:
1.在裝載DIP零件時,應避免錫在通過錫爐時滲入而導致電路短路,尤其是在BGA設計中。
2、保持表面平整度。
3、符合客戶的特性阻抗要求。
4、避免線路信號損壞等。
那么所有有覆蓋的過孔都需要進行過孔填充嗎?
過孔覆蓋是指過孔被焊料掩埋或其他化學材料覆蓋。為什么在PCB制造過程中有時需要覆蓋過孔?因為如果通孔暴露出來,焊膏可能會進入過孔并導致短路。而通孔未被覆蓋的情況稱為通孔開口。
阻焊覆蓋的類型有哪些?
通常,在PCB制造中,有三種類型的過孔填充。
1、 過孔蓋油

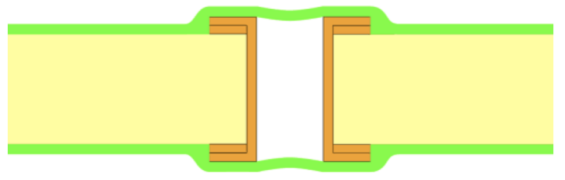

過孔蓋油意味著過孔被一層焊料掩模覆蓋。這是最簡單的過孔覆蓋方式。通常,使用這種覆蓋類型的過孔不應大于0.3mm。焊料掩??梢允┘釉赑CB的兩側或僅施加在PCB一側。
2、 過孔塞油

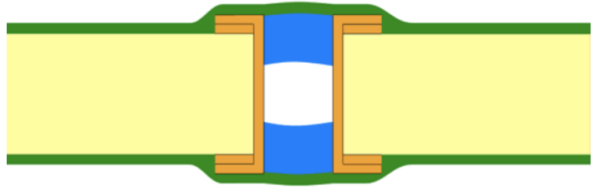

過孔塞油是指用非導電介質(環氧樹脂/樹脂)和一層焊料部分封閉過孔的情況。也可以不存在焊料阻焊層。通常情況下,堵塞的過孔不應大于0.5mm。并且建議多層PCB通過插接進行單面或雙面填充。
3、 (不導電或?qū)щ姡┻^孔填充
過孔填充表示過孔被非導電材料完全填充。有時在不導電的填充物上有另一層焊料掩模。過孔填充包括覆蓋過孔和填充。通孔填充有非導電介質,并覆蓋有一層傳統的焊料掩模。

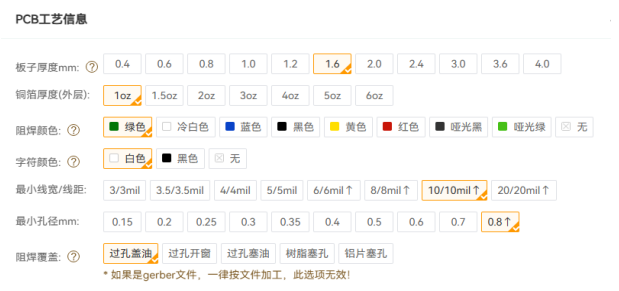

對于捷配來說,也有常用的三種工藝:過孔蓋油、過孔開窗、過孔塞油
過孔覆蓋類型的比較:
1、樹脂塞孔是最昂貴的,但可靠性最強。
2、過孔塞油是最實用的方法,而且價格比過孔蓋油便宜。
3、 過孔蓋油的價格最低,但可能會導致故障。
4、 保持通孔兩側打開是最簡單、最便宜的方法,但在這種情況下可能存在短路。我們建議您根據預算和PCB的質量要求選擇一種過孔覆蓋類型。
捷配客服可以幫助你選擇所需要的阻焊覆蓋工藝類型,從多方位的角度給你最好的建議。
關注捷配,分享更多PCB、電子行業干貨知識!打樣快,批量省,上捷配!
