【捷配工藝】解析線路板加工生產中SMT、PCB、PCBA與DIP

  • 2025-03-10 09:03:00
  • 瀏覽量:206

在線路板加工生產領域,SMT 貼片、PCB 板、PCBA 電路板以及 DIP 插件都是不可或缺的關鍵環節,它們各自扮演著獨特的角色,共同推動著電子產品的制造進程。下面,我們就來深入了解一下這些重要元素,更多PCB相關可咨詢捷配官網。


SMT 貼片:

SMT,即表面組裝技術(又稱表面貼裝技術),是電子元器件組裝的基礎技術之一。在如今的線路板加工生產中,它占據著舉足輕重的地位。


SMT 所涉及的電子元器件多為無引腳或短引線類型,通過回流焊或浸焊等工藝實現焊接組裝。這種技術在電子組裝行業廣泛應用,深受青睞。


在基板方面,我們的產品具備多種特性與功能。它不僅能為電源供應、訊號傳輸提供支持,還具備散熱功能,并為整個電路結構提供穩固支撐。


具體而言,基板能夠承受固化和焊接過程中的溫度與時間考驗,平整度完全符合制造工藝的嚴格要求。同時,它還適合返修工作,與基板的制造工藝完美適配。此外,低介質數和高電阻的特性,讓其在電路運行中表現出色。


我們常用的基板材料是健康環保的環氧樹脂和酚醛樹脂,它們具有良好的防燃特性,在溫度特性、機械性能和電介質性能方面表現優異,且成本較低。


除了剛性基板,我們還有柔性基板。柔性基板能夠節省空間,可實現折疊、轉彎等操作,在一些對空間要求苛刻或需要靈活布局的場景中應用廣泛。它采用極薄的絕緣片制成,擁有良好的高頻性能。不過,其組裝工藝相對復雜,不太適合微間距應用。



PCB 板:

PCB,印刷電路板(或印制線路板),在電子元器件領域的重要性不言而喻。它是在絕緣材料上,按照預定設計制成印制線路、印制元件或兩者組合而成的導電圖形,是電子元器件的關鍵支撐體,承載著眾多元器件。


在日常生活中,我們常見的電腦鍵盤內部,就有一張軟性薄膜(撓性的絕緣基材),上面印著銀白色(銀漿)的導電圖形與鍵位圖形。這種通過通用絲網漏印方法得到圖形的印制線路板,被稱為撓性銀漿印制線路板。


而在電腦城看到的各種電腦主機板、顯卡、網卡等設備以及家用電器上的印制電路板則有所不同。它們所用的基材通常是紙基(常用于單面)或玻璃布基(常用于雙面及多層),先預浸酚醛或環氧樹脂,然后在表層一面或兩面粘上覆銅箔,最后層壓固化而成。這種覆銅箔板材制成的線路板,就是剛性印制線路板。


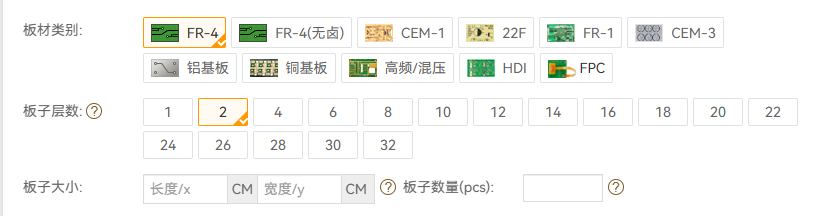

根據印制線路圖形的分布情況,單面有印制線路圖形的稱為單面印制線路板;雙面有印制線路圖形,并通過孔的金屬化實現雙面互連的,就是雙面板。如果采用特定的組合方式,如用一塊雙面作內層、二塊單面作外層,或二塊雙面作內層、二塊單面作外層的印制線路板,通過定位系統及絕緣粘結材料交替組合,且導電圖形按設計要求進行互連,就形成了多層印制電路板,常見的有四層、六層等。



PCBA:

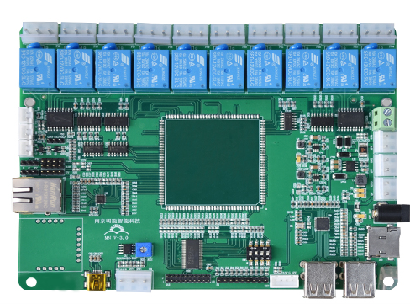

PCBA,即經過表面組裝技術(SMT)和 DIP 插件插入整個過程后的電路板,它是線路板加工生產的一個重要成果體現。簡單來說,PCBA 就是貼了片的 PCB,分為成品板和裸板。


只有當線路板的所有工序都完成后,才能稱之為 PCBA 成品板。隨著電子產品不斷向微小化和精細化發展,目前大多數電路板采用貼附蝕刻阻劑(壓膜或涂布),經過曝光顯影后,再通過蝕刻工藝制作而成。


在過去,由于 PCBA 的組裝密度不高,人們對清洗的認知不足,認為助焊劑殘留不導電且無害,不會影響電氣性能。然而,如今電子組裝件越來越小型化,器件間距變小,引腳和焊盤距離更近,縫隙也隨之變窄。微小的污染物一旦殘留在縫隙中,就有可能引發短路等不良現象。


近年來,電子組裝業對清洗的重視程度日益提高,這不僅是對產品質量的嚴格要求,也是對環境保護和人類健康的高度關注。因此,清洗設備供應商和方案供應商不斷涌現,清洗技術也成為電子組裝行業技術交流研討的重要內容。



DIP 插件:

DIP,雙列直插式封裝技術,是電子元器件的基礎封裝形式之一。采用這種封裝形式的集成電路芯片,在大多數中小規模集成電路中廣泛應用,其引腳數一般不超過 100。


以 DIP 封裝技術的 CPU 芯片為例,它有兩排引腳,既可以插入到具有 DIP 結構的芯片插座上,也能直接插在有相同焊孔數和幾何排列的電路板上進行焊接。在插拔過程中,需要格外小心,以免損壞管腳。


DIP 封裝技術具有多種類型,如多層陶瓷雙列直插式 DIP、單層陶瓷雙列直插式 DIP、引線框架式 DIP(含玻璃陶瓷封接式、塑料包封結構式、陶瓷低熔玻璃封裝式)等等。


在 PCBA 貼片加工中,DIP 插件后焊是一道至關重要的工序,其加工質量直接影響到 PCBA 板的功能。由于某些元器件受工藝和物料限制,無法通過波峰焊機焊接,只能依靠手工完成后焊。這充分體現了 DIP 插件在電子元器件制造過程中的重要性,只有注重每一個細節,才能確保生產的萬無一失。


綜上所述,SMT 貼片、PCB 板、PCBA 電路板和 DIP 插件在線路板加工生產中緊密相連,共同構建起電子產品的核心架構,每個環節都不容忽視。
