捷配分享如何分清“過孔蓋油”和“過孔開窗”

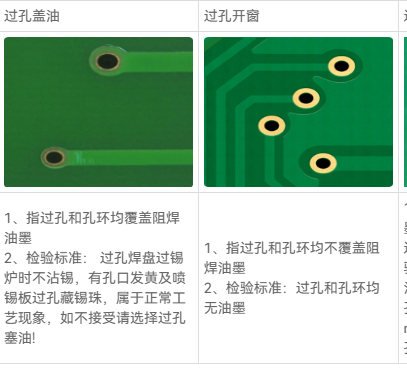

在PCB設計領域,經常會遇到客戶和工程師在選擇“過孔開窗”或“過孔蓋油”時感到困惑。這種混淆不僅源于對PAD和VIA屬性的誤用,還因?yàn)樵O(shè)計文件的不規范處理。正確的設計規范和標準是確保電路板質量的關鍵。
PAD:通常用于插鍵孔,需要暴露銅面以便于焊接。
VIA:用于導電孔,其處理方式(開窗或蓋油)取決于具體的設計要求。
1. 設計不標準:工程師應清楚理解PAD和VIA的用途,并在設計時嚴格遵守規范,避免混淆使用。
2. 文件轉換問題:在將設計文件轉換為Gerber格式時,應確保設置正確,以反映過孔的正確處理方式。如果文件中有助焊層,則工廠會默認為開窗;否則,應為蓋油。
3. PAD與VIA混用:在提交生產前,應檢查所有PAD和VIA的使用情況,確保它們正確地反映了設計意圖。
protel:在VIA屬性中,勾選“Tenting”選項可確保過孔蓋油。
PADS:在輸出阻焊層時,選擇“Solder Mask Top”選項下的“Via”設置,以控制過孔是開窗還是蓋油。
為了提高設計質量并減少生產問題,所有工程師都應遵循設計規范,正確區分和應用PAD和VIA。在提交生產文件前,仔細檢查Gerber文件是否符合設計要求,確保電路板的質量和可靠性。
通過這些優化措施,可以確保PCB設計和制造過程中的準確性,減少因設計不規范而導致的問題,提高整體的生產效率和產品質量。
