捷配PCB分享噴錫工藝的利弊,一定牢記這些使用建議!

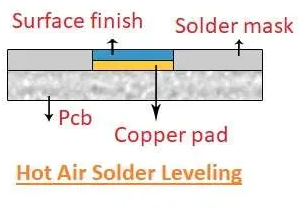

熱風焊錫整平(HASL,Hot Air Solder Leveling)是一種常用的PCB表面處理方式,通常被稱為“噴錫”。在該工藝中,PCB板在完成所有其他制造步驟后被浸入熔化的焊錫池中,以覆蓋裸露的銅表面,防止銅氧化。之后,通過熱風刀將多余的焊錫吹去,使得PCB表面平整。HASL有鉛和無鉛兩種類型,本文主要討論無鉛HASL。
HASL的優點
成本效益:HASL板子的成本相對較低,通常低于ENIG(化鎳浸金),但高于OSP(有機保護膜)。因此,HASL是一種經濟實惠的表面處理選項。
保存期限:HASL的保存期限通常與ENIG相當。如果防潮措施得當,一般在一年內焊接性能穩定。不過,超過一年后需注意銅與錫之間的擴散作用可能會導致IMC(互金屬化合物)增厚,影響焊接質量。
良好的潤濕性:由于HASL表面本身由錫構成,具有較好的潤濕性,特別是在第一次回焊(1st reflow)時。然而,對于第二次回焊,潤濕性可能會有所下降。
HASL的缺點
錫須問題:純錫的HASL可能會發生錫須(Tin Whiskers),導致短路問題,尤其在細間距(fine-pitch)零件中更為明顯。錫須的生成主要受熱應力、化學力和機械力等因素影響。為減少錫須的產生,可以在銅表面先鍍一層鎳作為阻隔層(barrier layer)。
雙面回焊問題:在雙面回焊制程中,第二回焊面經過第一次回焊的高溫處理后,表面錫可能重新融熔并形成不平整的錫點。這會影響第二回焊時錫膏的印刷準確度,從而影響焊接質量。
氧化問題:如果第一次回焊與第二次回焊的時間間隔過長,第二回焊面可能會氧化形成鈍化層,影響焊接品質。
錫層厚度要求:噴錫厚度不足可能導致第一次回焊時錫層消耗過多,第二面回焊時可能缺乏足夠的錫層與錫膏中的錫鏈接在一起,造成焊接不良。推薦噴錫厚度為:
大面銅區:2.54μm以上,最小不低于2μm。
QFP及周邊零件:5μm以上。
BGA焊墊:11.4μm以上。
IMC生成問題:HASL的焊接過程會生成Cu6Sn5 IMC,但長期使用后可能轉變?yōu)镃u3Sn IMC,這可能導致零件掉落??梢栽趪婂a或錫膏配方中添加鎳(Ni)以延緩Cu3Sn的生成,改善長期信賴度。
使用建議
單面板優先:建議將HASL主要用于單面板,以避免雙面回焊帶來的復雜問題。
防錫須措施:在HASL制程中應加入防錫須的解決方案,如預鍍鎳層。
布局優化:若在雙面板中使用HASL,應將細間距零件及對錫膏量敏感的零件優先布置在第一次回焊面,以減少空焊和短路的風險。
噴錫厚度控制:嚴格控制噴錫厚度,并將其列為IQC(進料檢驗)的主要檢查項目。
回焊間隔控制:SMT(表面貼裝技術)中采用HASL板時,建議將第一次回焊與第二次回焊的間隔控制在24至72小時內,否則需重新真空包裝或存放在氮?dú)夤裰校詼p少氧化生成鈍化錫。
錫膏配方選擇:使用HASL板時,建議選擇含鎳(Ni)配方的錫膏,以延緩Cu3Sn的生成速率,提高長期信賴度。
