PCB板材是指覆銅基板，是制造電路板的最主要材料。板材的一些關鍵性能參數對電路板的生產加工、元器件貼裝焊接、電子產品的功能實現以及產品的使用環境或壽命等都將產生一定程度的影響，所以掌握板材的關鍵參數在實際應用中非常有必要。

PCB板材的關鍵性能參數有十?dāng)?shù)項，可以分為3大類，分別是熱性能、電性能以及機械性能三類參數。參考市場上覆銅板主流廠商的板材技術參數，歸納其關鍵性能參數如下：

松下

臺耀

南亞

生益

建滔

A、熱性能參數：

1、Tg值（玻璃化轉變溫度）

2、Td值（熱分解溫度）

3、CTE值（熱膨脹系數）

4、T260 & T288值(耐熱裂時間)

5、熱應力測試

6、可燃性（阻燃等級）

7、RTI值（相對熱指數）

B、電性能參數：

1、表面電阻率

2、體積電阻率

3、電解質擊穿電壓

4、耐電弧性

5、CTI值（相對漏電起痕指數）

6、Dk值（介電常數）

7、Df值（介質損耗）

8、CAF性能（耐離子遷移性）

C、機械性能

1、抗彎強度

2、剝離強度

3、吸水率

對于以上的板材關鍵參數，下面我逐一進行解讀，為大家說明該參數的原來及對產品的影響，便于大家在設計產品時選用匹配合適的材料。

一、熱性能參數

1、Tg值，即玻璃化轉變溫度（Glass Transition Temperature）。

PCB板材的樹脂有三種力學狀態，分別是玻璃態、高彈態和粘流態。

玻璃態：在低溫時材料為固體狀，與玻璃相似，在外力作用下只會發生非常小的變形，此狀態我們稱為玻璃態。

高彈態：當溫度升高到一定范圍后，材料形變明顯增加，并在隨后的一定溫度區間內形變相對穩定，此為高彈態。

粘流態：當溫度繼續升高，材料形變量又逐漸增大，材料逐步變成粘性的流體，此時形變不可恢復，此狀態稱為粘流態。

我們把玻璃態與高彈態之間的轉變稱為玻璃化轉變，它所對應的溫度就是玻璃化轉變溫度。

目前用于玻璃化轉變溫度測定的方法有：差熱分析法（DSC）、動態力學性能分析法（DMA）、熱機械分析法（TMA）、核磁共振法（NMR）、動態介電分析法（DETA），目前主要采用的是差熱分析法（DSC）。

圖1：非晶態高聚物的溫度-變形曲線

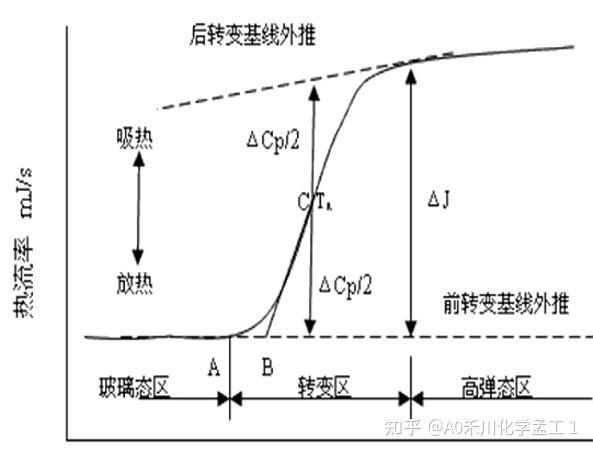

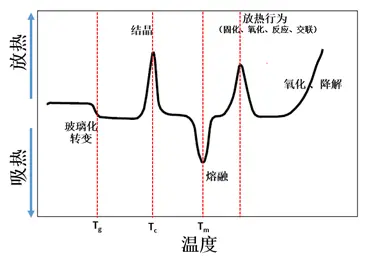

圖2：典型的DSC圖

差示掃描量熱分析（Differential Scanning Calorimetry，簡稱DSC）。DSC測試原理基于熱力學第一定律，即能量守恒定律。當測試樣品與參比樣品發生相變或熱轉變（如玻璃化、融化、結晶等）時，將釋放或吸收熱量，導致樣品和參比的溫度發生變化。DSC測試就是通過測量樣品與參比的溫差來記錄這種熱量的變化。

DSC儀器主要由樣品層、參比層、加熱層、溫控系統和測溫系統組成。樣品層和參比層分別裝有待測樣品和參比樣品，它們經過精確稱量后放置在測量室內，并通過加熱器進行加熱。溫控系統則負責控制加熱的溫度變化，通常采用恒定升溫速率的方式。測溫系統則通過熱電偶或熱電阻等傳感器，測量 樣品與參比的溫差。

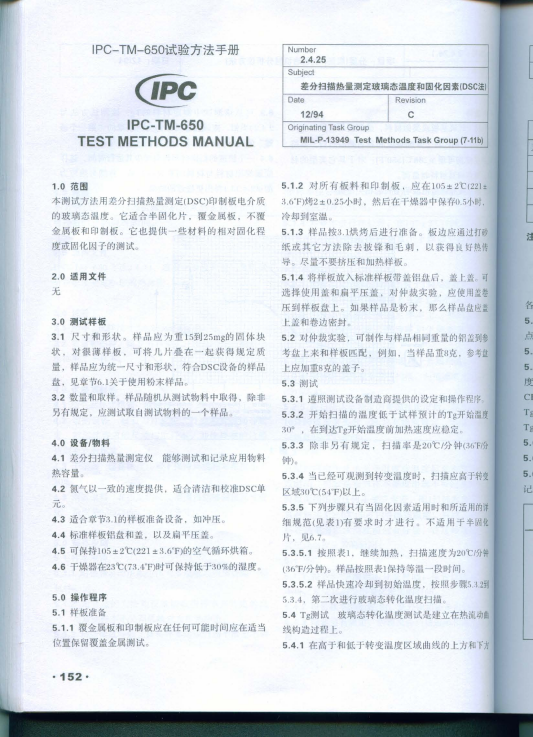

圖3：DSC測試標準

Tg值相對越高的板材，其耐高溫和抗形變能力越好，應用中的優點體現在以下方面。

在PCB生產過程中，Tg越高其變形量越小、尺寸穩定性也越好，這對于高多層、高精度、高密度線路的PCB非常重要。尺寸穩定即意味著各層線路的圖形變形量更小，設計需要預留的位置精度冗余更小，布線的密度可以更高，因此可以實現PCB更加小型化和輕薄化；同時焊盤、孔的位置精度也更高，有利于焊接生產。

在焊接時，Tg越高其在高溫焊接時的耐熱性能越好，保證高性能板在焊接時具有較小或極小的形變，使SMD等引腳與板面焊盤之間形成較小的剪切應力和拉應力、提高焊點質量（或均勻一致性），提高組裝可靠性。

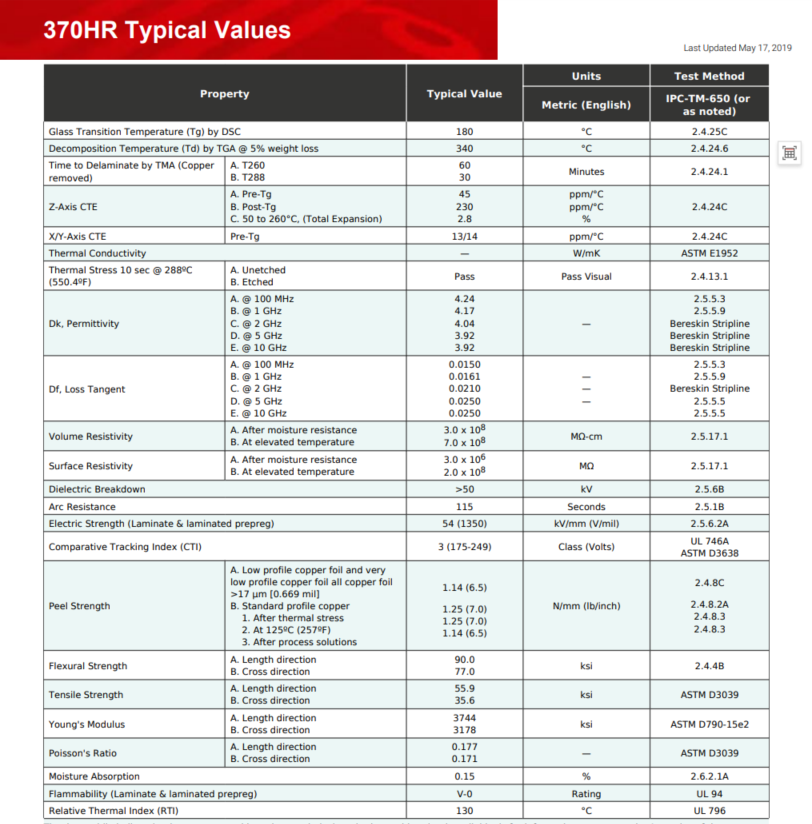

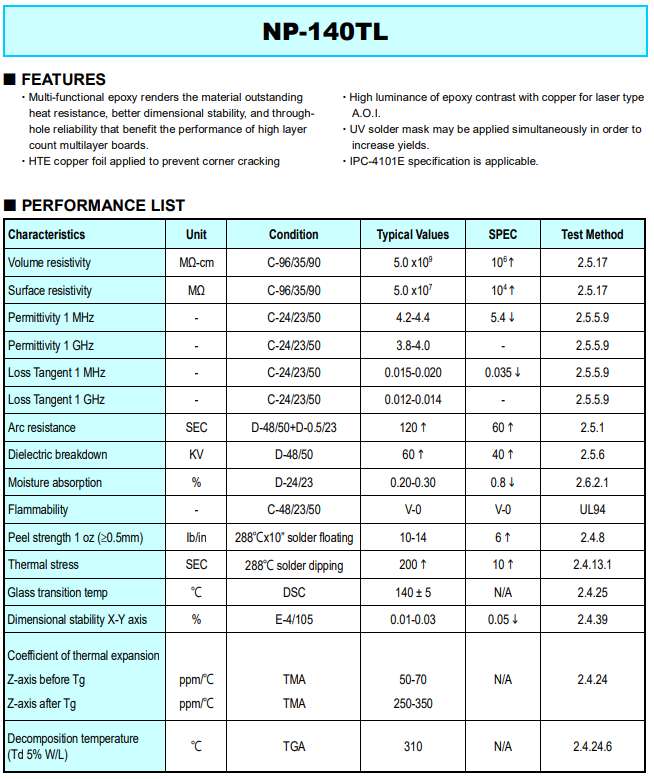

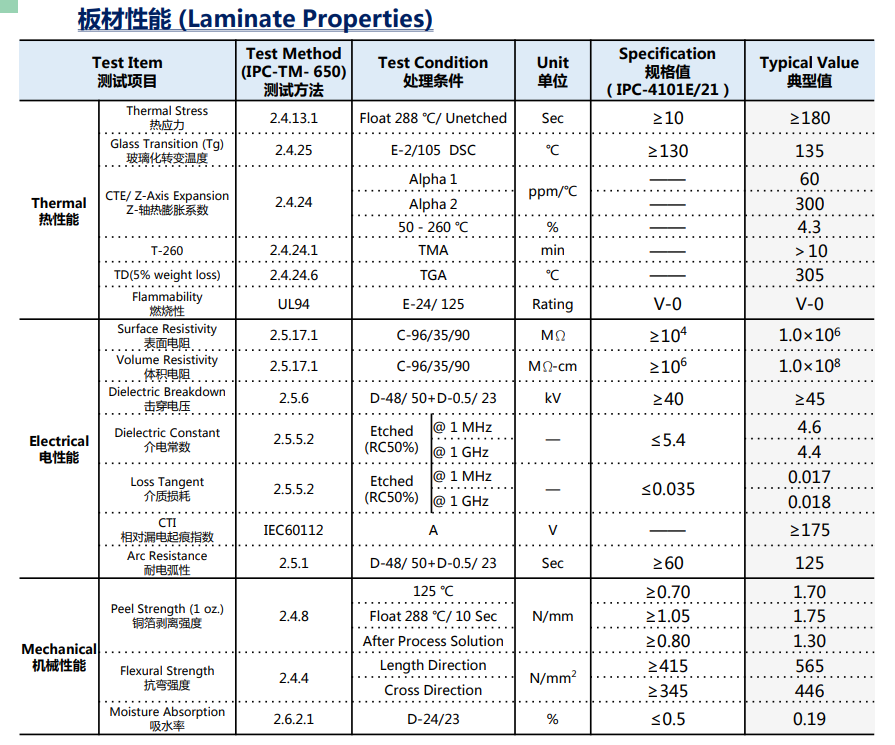

表1：板材Tg

2、Td值，基材的熱分解溫度（Thermal decomposition temperature）

它表示電路板板材的熱分解溫度，是指板材的樹脂受熱失重5%時的溫度，作為印制電路板的基材受熱引起分層或性能下降的標志?，F(xiàn)廠采用熱重量分析法（TGA）來測量。

當板材加熱到超過其Td溫度時，板材的樹脂分子鏈將遭到破壞，造成不可逆轉的性能下降，這是一項指導板材使用的重要參數，以下是常用板材的熱分解溫度范圍。

表2：板材TD

在采用回流焊或波峰焊生產時，通常實際焊接溫度在210~240℃，遠低于板材的熱分解溫度，所以正常焊接的情況下非常安全，不會對板材造成任何損傷。

3、CTE值，熱膨脹系數（Coefficient of thermal expansion）

CTE是衡量基材耐熱性能的又一重要指標，它是指材料受熱后在單位溫度內尺寸變化的比率，以每攝氏度變化百萬分之幾表示 (PPM)，基材的CTE在X、 Y方向和Z方向不同。目前主要采用熱機分析法（TMA）來測量。

X, Y 方向熱膨脹系數是板材水平方向的熱膨脹系數，是表征水平方向的變形量，主要是對PCB生產中各層線路圖形變形量、焊盤及孔位置精度產生影響，此外在焊接時會因變成產生剪切或拉應力。

X, Y 方向熱膨脹系數一般表示的是在30~130℃溫度范圍內的尺寸變化率。還有另外一種表示方式,即基板從50℃等速升到260℃條件時的X, Y方向的尺寸變化率。但是在水平方向上由于樹脂被其中作為增強材料玻璃布的牽制, 在環境溫度提高,樹脂產生形變時, 覆銅板的X, Y 方向熱膨脹系數都表現得變化不太明顯，目前普遍情況在11~15ppm/℃。

Z方向熱膨脹系數是板材厚度方向的膨脹系數，表征厚度方向的變形量， 板材受熱膨脹后由于樹脂的膨脹尺寸大于孔壁的銅層膨脹尺寸, 對孔壁銅層產生拉伸應力,會影響金屬化孔的質量。

Z 方向熱膨脹系數是在升高溫度 50~260℃的條件下, 測量Z方向的總膨脹尺寸變化率。由于溫度在基材 Tg 以下，與達到 Tg及以上變化率表現出很大的差別，因此, 一般將厚度方向 (Z方向) 的熱膨脹系數分為在 Tg溫度點以下和Tg溫度點以上，通常Tg溫度點以上的熱膨脹系數是Tg溫度點以下的5~6倍。不同品牌、不同樹脂體系、不同Tg的板材都有所差異，但相差不大，一般Tg點以下要求≤60ppm/℃，Tg點以上要求≤300ppm/℃，目前實際情況是FR-4板材Tg點以下在40~60ppm/℃，Tg點以上在200~300ppm/℃。

表3：板材CTE

4、T260，T288（耐熱裂時間測試）

這是PCB上的一個重要參數，它是采用TMA法將板材逐步加熱到260℃、288℃定點溫度，然后觀察PCB在此強熱環境中，能夠抵抗Z軸膨脹多久而不致裂開，此種忍耐時間即定義為耐熱裂時間。耐熱裂時間是一個非常客觀且非常實用的評價板材耐熱性能的參數，設計人員在選擇、判斷板材好壞時參考耐熱裂時間比Tg值更為貼切。

表4：板材T260,T288

5、熱應力測試（Thermal Stress）

物體內部溫度變化時，只要物體不能自由伸縮，或其內部彼此約束，則在物體內部產生應力，這種應力稱之為熱應力。組成PCB的材料包括樹脂、玻璃纖維布、銅箔、化學鍍銅層、電鍍銅層、阻焊油墨，這些材料的熱膨脹系數各不相同，有些相差極大，溫度變化時必然產生熱應力。

熱應力測試是模擬焊接過程的極限焊接條件下，基材或PCB在焊接過程中，經過高低溫變化后受到熱應力作用是否破壞材料結構性能。

目前常采用的測試方法是把常溫樣品浮于288℃焊錫槽液面，保持10 +1/-0秒，自然冷卻至室溫，然后檢查有無板材有無分層、起泡、露織物、白斑、碎裂或空洞等。

6、可燃性（Flammability）

指材料可耐燃燒程度等級。目前廣泛采用的是UL94燃燒性試驗標準。由UL機構（美國保險商實驗所Underwrite Laboratories Inc.）制訂。UL94共12個防火等級：HB，V0,V1,V-2,5VA,5VB,VTM-0,VTM-1,VTM-2,HBF,HF1,HF2。其中VTM-0、VTM-1、VTM-2適用于塑料薄膜，HBF、HF1、HF2斯適用于發泡材料。塑料阻燃等級由HB、V-2、V-1向V-0逐級遞增，我們PCB適用此標準。

UL94HB為水平燃燒測試，UL94V為垂直燃燒測試

試樣要求：125mm×13mm×原厚（最大不超過13mm),94HB至少6根，94V至少20根

由于UL94燃燒性試驗的方法和評定標準較為復雜，為了便于理解掌握，以下對評定標準做一個簡要介紹。

UL94HB級評定：

厚度在3.0-13mm的試樣的燃燒速率不大于40mm/min；

或厚度小于3.0mm的試樣的然燒速率不大于75mm/min,

或在100mm標線前熄滅。

UL94V級評定：

V-0:對樣品進行兩次10秒的燃燒測試后，火焰在10秒內熄滅。不能有燃燒物掉下。

V-1:對樣品進行兩次10秒的燃燒測試后，火焰在30秒內熄滅。不能引燃30cm下方的藥棉。

V-2:對樣品進行兩次10秒的燃燒測試后，火焰在30秒內熄滅?？梢砸?0cm下方的藥棉。

表5：UL94V阻燃等級標準

7、RTI值，相對熱指數（Relative Thermal Index）

RTI是一個較少被提及的熱性能參數。它是UL規定的電路材料的額定值，表示原材料無限期的暴露在其中而不會發生材料特性退化的最高溫度。當原材料被加工成電路時，還有一個適用于電路功率容量的額定值，即最高工作溫度（MOT）。MOT是指電路的關鍵特性不發生退化的情況下可以暴露的最高溫度。MOT總是低于電路材料的RTI值。FR-4板材的RTI一般在130~150℃。

二、電性能參數

8、表面電阻率（Surface Resistivity）

表面電阻率ρs：該參數是指一定表面積內物質對于帶電流的阻抗力。表示在絕緣材料的表面層的直流電場強度與線電流密度之商，即單位面積內的表面電阻。常用標準是：防潮后≥104MΩ，在高溫下≥103MΩ。

注：表面電阻Rs，是在試樣表面上兩電極間所加電壓與進過一定時間后流過兩電極間的電流之商；該電流主要為流過試樣表層的電流 ，也包括一部分流過試樣提及的電流成分。在兩電極間可能形成的極化忽略不計。

表面電阻率ρs=Rs·P/g

ρs：表面電阻率 （Ω·m）

Rs：表面電阻（Ω）

P：被保護電極(測量電極)的有效周長（mm）

g：測量電極與保護電極間的距離

圖4：表面電阻Rs測量示意圖

9、體積電阻率（Volume Rsistivity）

體積電阻率ρv：是指一定體積內物質對于帶電流的阻抗力。表示在絕緣材料里面的直流電場強度與穩態電流密度之商，即單位體積內的體積電阻。常用標準是：防潮后≥106MΩ·cm，在高溫下≥103MΩ·cm。

體積電阻率ρv=Rv·A/h       A=（π/4）·(d1+g)2

ρv：體積電阻率 （Ω·m）

d1 : 被保護電極直徑

g：測量電極與保護電極間的距離 （mm）

h : 絕緣材料試品的厚度

Rv：體積電阻值

A: 被保護電極(測量電極)有效面積（mm2）

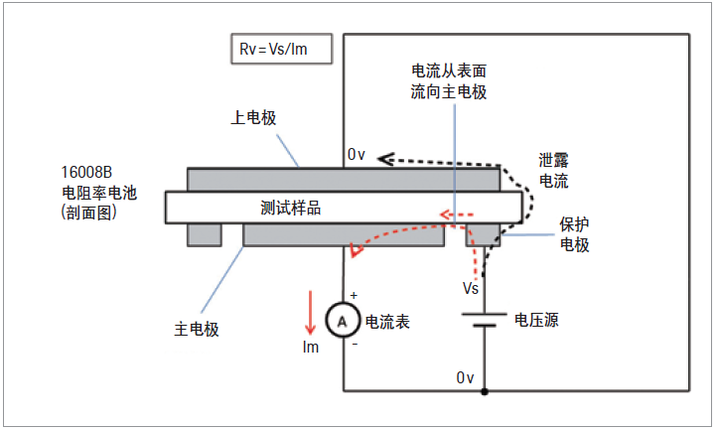

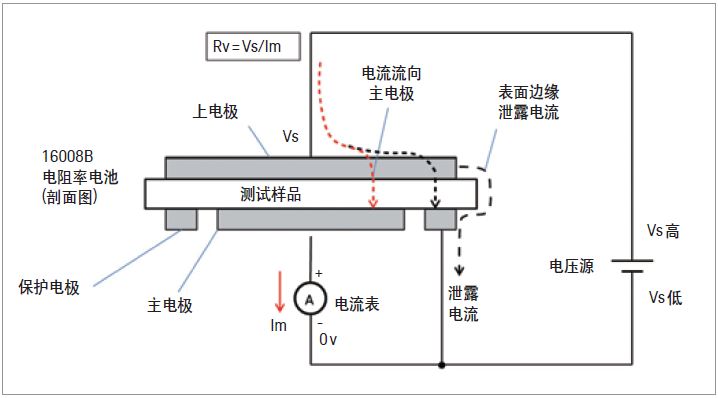

圖5：體積電阻Rv測量示意圖

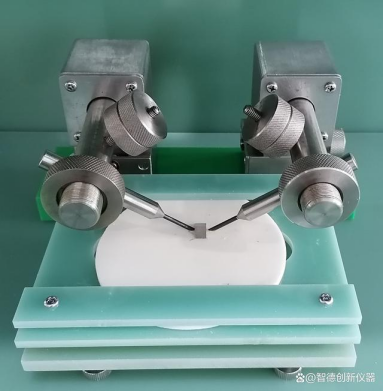

圖6：表面電阻、體積電阻測試儀

10、電介質擊穿電壓（Dielectric Breakdown ）

電介質擊穿電壓是指在特定條件下，電介質中的電場強度達到一定數值時，電介質會發生擊穿現象的最低臨界電壓。影響固體介質擊穿電壓的主要因素有：1、電介質性質；2、電場強度；3、電壓作用時間；4、電場均勻程度；5、溫度；6、受潮程度；7、累計效應。

在均勻電場中，擊穿電壓與介質厚度之比稱為擊穿電場強度，簡稱為擊穿強度，又叫：“介電強度”。

FR-4板材按IPC-4101的擊穿電壓標準是≥40KV，實際都可達到45或50KV以上。介電強度標準是＞30KV/mm，實際大多可達到40KV/mm以上。通?？諝獾慕殡姀?qiáng)度大約3~4KV/mm,FR-4板材達到40KV/mm，即1000V/mil,考慮到長時間老化和絕對安全等因素按500V/mil進行設計也完全滿足絕大多數應用場景。

圖7：介電強度（擊穿電壓）測試儀

圖8：電介質截面擊穿形狀

11、耐電弧性（Arc Resistance）

是指材料抵抗有高電壓電弧作用引起變質的能力。通常用電弧焰在材料表面引起碳化至表面導電而電弧消失所需時間表示，單位是秒。

FR-4板材按IPC-TM650，2.5.1和IPC-4101標準，變壓器調至12500V/10mA生成電弧，板材耐電弧標準是≥60秒，實際大多是板材可以達到100秒以上。

圖9：耐電弧測試儀

12、CTI值，相對漏電起痕指數（Comparative Tracking Index ）

是指材料表面能經受住50滴電解液(0.1%氯化銨溶液)而沒有形成漏電痕跡的最高電壓值，單位為V。UL 746A標準中3級標準是175~249V。

圖10：相對漏電起痕指數測試

13、Dk值，介電常數（Relative permittivity或Dielectric constantex ）

介質在外加電場時，會產生感應電荷而削弱電場，介質中電場Cx與外加電場C0(真空中)的比值即為相對介電常數εr，此常數與頻率相關。 （ε讀作艾普西隆）

介電常數(又稱電容率)，是相對介電常數εr與真空中絕對介電常ε0數乘積。以ε(/'eps?l?n/)表示，ε= εr×ε0，ε0為真空絕對介電常數，ε0=8.85*10^(-12)F/m。需要強調的是，一種材料的介電常數值與測試的頻率密切相關。FR-4板材通常1GHZ頻率下普通板材介電常數在4.2~5.3之間，高速板材介電常數3.6~4.0之間。

簡單理解介電常數，是指物質保持電荷的能力，理想的物質這項參數值較小。它對PCB的阻抗控制和信號傳輸速度產生直接重要影響，PCB的阻抗與介電常數、銅厚、線寬成反比，與參考層間距離成正比。

（1）介電常數與信號傳輸速度的關系公式

 =    cm/ns

（1.1）微帶線的傳輸延遲簡化計算公式

或

（1.2）埋入式微帶線和帶狀線的傳輸延遲簡化計算公式

或 從公式我們可以看到，傳輸延遲取決于介電常數，與線寬或間距無關。（FR4板εr≈4.5，信號傳輸速度約為15cm/ns）

（2）介電常數與阻抗的關系

（2.1）單微帶線介電常數與阻抗的簡化公式：

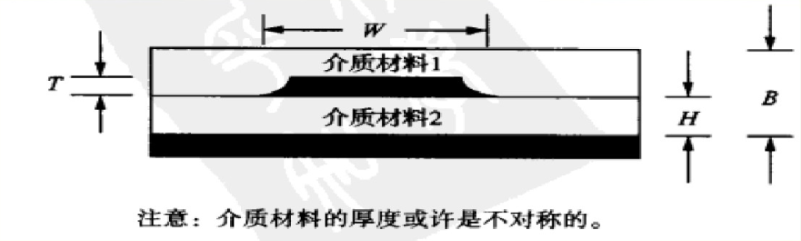

圖11：?jiǎn)挝Ь€

（2.2）單帶狀線介電常數與阻抗的簡化公式

圖12：?jiǎn)螏罹€

（2.3）雙帶狀線介電常數與阻抗的簡化公式

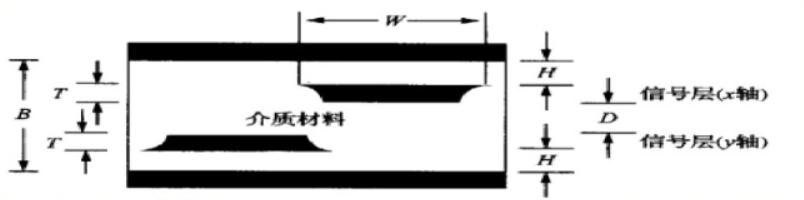

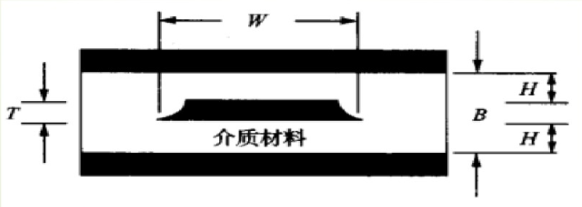

圖13：雙帶狀線

（3）介電常數與能量損失的關系

CCL在高頻電場的作用下，因發熱而消耗能量，是信號在傳輸中減弱

K2是常數，f是頻率，Vc是光速，tanδ為介電損耗正切角。

（4）介電常數與吸水性的關系

由于水的介電常數=80，遠遠大于基材的介電常數，因此在發生吸水后，它的介電常數會隨電導增大將會有不同程度的增大。所以必須降低吸水率。

（5）介電常數與耐離子遷移性的關系

從泊松電場方程和亨利電泳速度公式可以得出ε越小，離子遷移的電場越小，耐離子遷移性越好。

ξ為動電電位，讀作克西；η為液體的粘度，讀作伊塔。

14、Df值，介質損耗因數（Dissipation Factor）

介質損耗：絕緣材料或電介質在交流電場中，由于介質電導和介質極化的滯后效應，引起能量損耗叫做介質損耗，這種能量損耗表現為材料發熱。

介質損耗因數Df：由于介質電導和介質極化的滯后效應使電介質內流過的電流相量和電壓相量之間產生一定的相位差，即形成一定的相角，此相角的正切值即為損耗因數Df。

簡單講Df值就是表示電容器中因內熱損耗掉的能量與總能量的占比，或介電材料在交流電場作用下的能量損耗與存貯能量之比。Df值越小，表示介電材料的損耗越小，Df越高，則介質電導與介質極化滯后效應越明顯，電能損耗或信號損失越多。在高頻電子學中需要選擇Df值比較小的介電材料。

· 在PCB應用中，Df表示指?jìng)鬏斁€中已經朝向介質板材中損失掉的能量(Loss)與傳輸線中仍然存在(尚未損失)能量(Stored)之比值就是Df值。Df是衡量介電材料能量耗損大小的指標，Df越低，則信號在介質中傳送的完整性越好。FR-4板材通常在1GHZ頻率下

· 普通損耗板材（Df≥0.02）

· 中損耗板材（0.01<Df<0.02）

· 低損耗板材(0.005<Df<0.01)

· 超低損耗板材(Df＜0.005)

在串聯高頻電路里Df表達公式

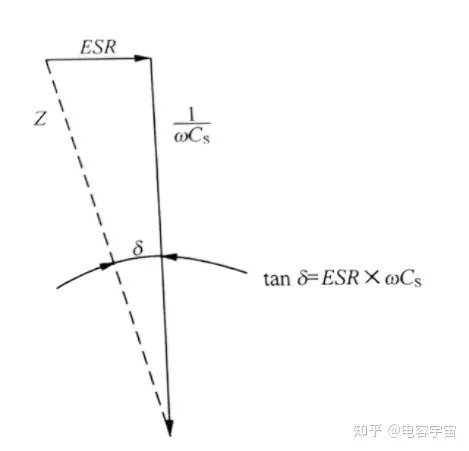

圖14：tanδ在串聯電路中的定義

在并聯電路里低頻條件下Df表達公式

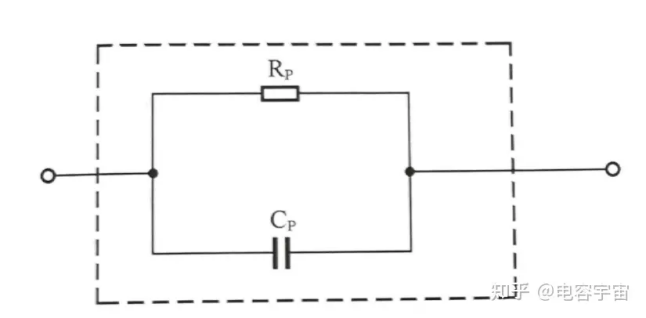

圖15：電容器在低頻下的等效并聯電路

15、CAF性能，耐離子遷移性（Conductive Anodic Filamentation）

離子遷移，是指導體間在吸潮后，金屬離子在電場的作用下，在非金屬介質中發生電遷移現象，從而在電路的陽極、陰極間形成一個導電通道而導致相鄰導體間絕緣性能下降或短路。

在PCB上通常表現為金屬離子從電路中的陽極發散出來，沿著玻璃纖維與環氧樹脂之間界面表面朝著陰極方向遷移，形成導電性絲狀物。它通常發生在過孔與過孔之間，過孔與導線之間，導線與導線之間。

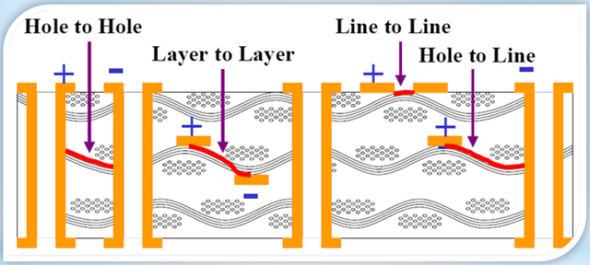

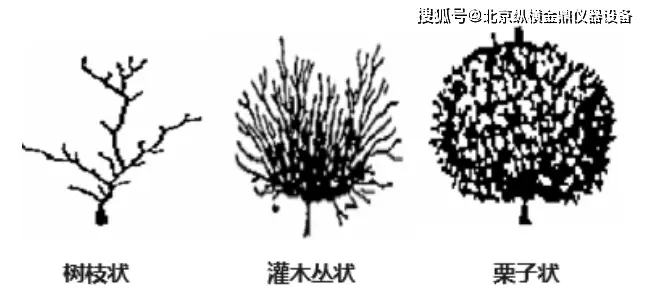

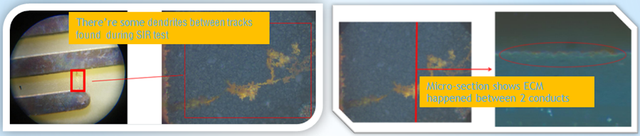

圖16：PCB離子遷移形態

PCB離子遷移造成失效分為兩個階段：

1、高溫高濕的環境下使得環氧樹脂與玻璃纖維之間的附著力出現劣化，并促成玻璃纖維表面硅烷偶聯劑的化學水解，從而在環氧樹脂與玻璃纖維的界面上形成沿著玻璃纖維材料形成CAF通路。

2、銅受到腐蝕水解形成銅鹽，在電場作用下銅離子由陽極向陰極遷移，一定時間后到達陰極，在兩極間形成通路。

影響CAF形成的因素：

①基材選擇、②導體結構、③電壓梯度、④助焊劑、⑤潮氣

基材的耐CAF優劣排序：BT樹脂板材＞氰酸樹脂板材＞CEM-3板材＞G-10板材＞FR-4和PI板材＞聚酯板材

常用耐CAF測試條件：85℃/85%濕度/50~100V條件下測試1000小時以后，絕緣電阻≥5×108Ω。

三、機械性能

16、抗彎強度（Flexural Strength）

抗彎強度，是指材料抵抗彎曲不斷裂的能力，主要用于考察陶瓷等脆性材料的強度。

測量材料抗彎強度有多種方法，包括三點抗彎強度測試、四點抗彎強度測試和雙環抗彎強度測試，我們常用的是三點測試方法。

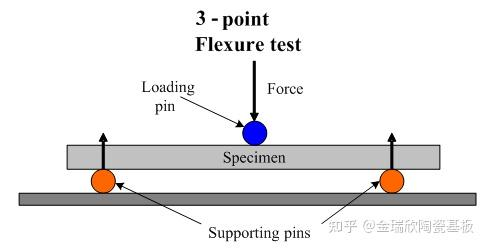

圖17：抗彎強度三點測試法

PCB的測試是將電路板基材板，取其寬1英寸，長2.5~6英寸（按厚度而定）的樣片，在其兩端下方各置一支點，在其中央店連續施加壓力，直到樣片斷裂為止。迫使其斷裂的最低壓力強度程為抗彎強度。

三點抗彎強度計算公式：

σf：彎曲強度

F：力（破壞荷載）

l：支點距離（30mm）

b：樣品寬度

h：樣品厚度

17、剝離強度（Peel Strength）

剝離強度：是指粘在一起的材料，從接觸面進行單位寬度剝離時所需要的最大力。

PCB銅箔剝離強度是通過測定單位寬度的銅箔從基材上玻璃所需的拉力來確定。

圖18：PCB銅箔剝離強度測試

目前行業內通常采用IPC-TM-650 中的測試方法和IPC-4101中的標準，要求FR-4覆銅板或PCB的銅箔剝離強度如下：

1、銅厚 H/HOZ: 剝離強度≥1.1N/cm，即0.1122kgf/cm，即約≥0.097 lbf/inch
2、銅厚 1/1OZ：剝離強度≥1.4N/cm，即0.1428kgf/cm，即約≥0.124 lbf/inch
3、銅厚 2/2OZ：剝離強度≥1.7N/cm，即0.1734kgf/cm，即約≥0.15 lbf/inch

18、吸水率（Water Absorption）

吸水率：是表示物體在正常大氣壓下吸水程度的物理量，用百分率來表示。吸水率有質量吸水率和體積吸水率兩種表示方法，PCB及板材吸水率使用質量吸水率表示。

吸水率計算公式：W=（B-G）/G×100%

W：吸水率

G：試樣干燥后的重量

B：試樣包含水分以后的重量

按照IPC國際標準，PCB的含水率一般分為以下幾個等級：

(1)D-24/23/72(IPC4101/26/27)標準，適用于多層PCB板和剛性板的制作。其中，24小時水浸泡后，含水率應該小于0.10%；23℃/50%相對濕度下，含水率應該小于0.60%；72小時水浸泡后，含水率應該小于1.20%。

(2)D-48/50/50(IPC4101/28/29)標準，適用于高密度互連板的制作。其中，48小時水浸泡后，含水率應該小于0.15%;50℃/93%相對濕度下，含水率應該小于0.95%；50小時水浸泡后，含水率應該小于1.50%：

(3)D-96/93/65(IPC4101/30/31)標準，適用于微型硬質板的制作。其中，96小時水浸泡后，含水率應該小于0.25%;93℃/85%相對濕度下，含水率應該小于1.50%：65小時水浸泡后，含水率應該小于2.40%。
