5種常見電容和10個主要電容參數
5種常見電容和10個主要電容參數
1.電容器主要參數
1.1 擊穿電壓和額定直流工作電壓
電容器兩端的電壓升高到一定值時,兩極板之間的絕緣介質會被擊穿而導電,這個電壓值稱為電容器的擊穿電壓。電容器能夠長時間正常工作所加的最高直流電壓,稱為電容器的額定直流工作電壓,它比擊穿電壓小。電容器用在交流電路中時,加在它兩端的交流電壓的最大值應小于等于額定直流工作電壓。
1.2 漏電流
在理想的情況下,當電容器通直流電壓時,電容兩個極板間是不能夠有電流流通的。實際上,對電容器施加直流工作電壓將觀察到充電電流的變化開始很大,隨著時間而下降,到某一終值時達到較穩定狀態這一終值電流稱為漏電流。
1.3 絕緣電阻
絕緣電阻是對電容器施加的直流電壓和流經電容器的漏電流之比。
1.4 品質因數
品質因數Q,指的是每一周期內電路元件存儲能量的能力和它耗散的能量的比值。
1.5 耗散系數
耗散系數等同于電容器的品質因數Q值的倒數。

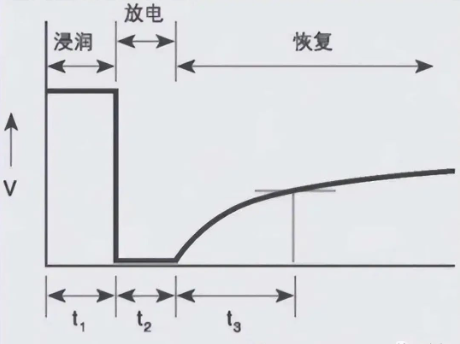

1.6 介電吸收
電容器的介電吸收效應可以用剩余電壓和充電電壓的百分比來表示。確定這個百分比的方法是:在一個規定的時間間隔內將電容器充電至某一額定電壓,然后在第二個時間間隔內使電容器放電。最后將電容器開路,并且在第三個時間間隔之后測量電容器上的剩余電壓。如下圖所示。
1.7 溫度系數
溫度的變化會引起電容器容量微小的變化,常用溫度系數來表示這種變化的程度。
1.8 等效串聯電阻(ESR)
理想的電容自身不會有任何能量損失,但實際上,由于制造電容的材料有電阻,因此電容器會產生的損耗,這可以等效地表示為一個單一的電阻與電容串聯。當流過交流大電流時,大的等效串聯電阻會使電容器消耗更多的功率。
1.9 等效串聯電感(ESL)
電容器的等效串聯電感是由電容器的引腳電感與電容器兩個極板的等效電感串聯構成的。
1.10 紋波電流
紋波電流是流過電容的交流電流。由于電容中存在ESR,因此紋波電流會產生熱量以影響電容壽命和功能。過多的熱量可能會導致超過電容的最大允許核心溫度,從而損壞電容。
2.常見電容器種類
2.1 真空電容器
真空電容器就是以真空作為介質的電容器。這種電容器的電極組是采用高導無氧銅帶通過一整套高精度模具一道道引伸而形成的一組同心圓柱形電極被密封在一個真空容器中。因此其性能穩定可靠,不容易產生飛弧、電暈等現象。真空電容器與其他介質的電容器相比,具有耐壓高、體積小、損耗低、性能穩定可靠等特點。

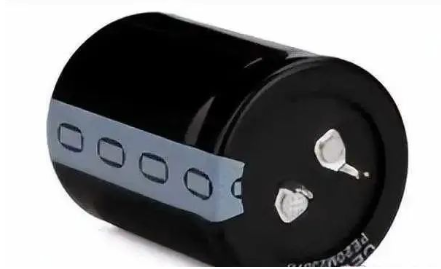

2.2 鋁電解質電容器
鋁電解電容是由鋁圓筒做負極,里面裝有液體電解質,插入一片彎曲的鋁帶做正極制成。還需要經過直流電壓處理,使正極片上形成一層氧化膜做介質。它的特點是容量大,但是漏電大,穩定性差,有正負極性,適宜用于電源濾波或者低頻電路中。使用的時候,正負極不要接反。

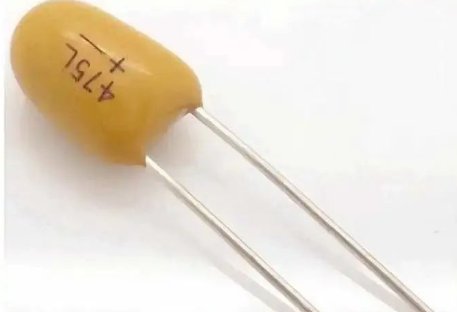

2.3 鉭電解質電容器
鉭電解電容器的工作介質是在鉭金屬表面生成的一層極薄的五氧化二鉭膜。此層氧化膜介質完全與組成電容器的一端極結合成一個整體,不能單獨存在。因此單位體積內所具有的電容量特別大。即比容量非常高,因此特別適宜于小型化。具有單向?qū)щ娦?,即所謂有“極性”,應用時應按電源的正、負方向接入電流,電容器的陽極(正極)接電源“+”極,陰極(負極)接電源的“-”極。

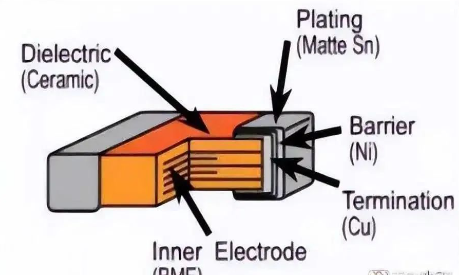

2.4 多層陶瓷電容器
多層陶瓷電容器(MLCC)---簡稱片式電容器,是由印好電極(內電極)的陶瓷介質膜片以錯位的方式疊合起來,經過一次性高溫?zé)Y(jié)形成陶瓷芯片,再在芯片的兩端封上金屬層(外電極),從而形成一個類似獨石的結構體,故也叫獨石電容器。它具有體積小,比容量高,精度高等特點。
2.5 云母電容器
所謂云母電容器,就是以天然云母作為電容器中間的介質的電容器,其制作方法是:用金屬箔或者在云母片上噴涂銀層作電極板,極板和云母一層一層疊合后,再壓鑄在膠木粉或封固在環氧樹脂中制成。其形狀多為方塊狀,耐壓高性能相當好。但云母電容由于受介質材料的影響容量不能做的太大,而且造價相對其它電容要高。由于云母具有介電強度高、介電常數大、損耗小、化學穩定性高、耐熱性好,且易于剝離成厚度均勻的薄片等優異性能,故云母電容器是其他電容器不能代替的。
