尊敬的捷配用戶：

您好！很高興您來到捷配官網，請花幾分鐘時間閱讀以下內容，以便于您更好的開啟和我司的合作之旅！捷配感恩有您！

1.PCB事業部上班時間安排（生產24小時運作，每周一機器保養）

1.1 、周一-周六：上午08:40-12:00，下午13:30-18:00；周日休息，法定節假日上班時間另行通知

1.2、除以上時間外，有問題可以留言，看到會第一時間處理

1.3、400服務熱線（正常工作時間是周一-周六：08:00-22:00)

2.安排訂單時間（訂單越早安排越好）

2.1 、周一-周六：付款時間（非下單時間）在20點前的正常當天安排，以下情況交期延遲1天：

（一）、20：00后付款

（二）、20：30分后更新文件

（三）、21：30分后確認工程問題（問客在21點30分之后，客戶在15分鐘內回復完畢，交期不會增加）

2.2、 周六20點之后和周日下單付款交期等同于周一下單付款

2.3 、周一工廠機器保養，當天不算交期。例如，周六20點前確認的訂單，交期2天，預計發貨時間是周二而不是周一

2.4、 法定節假日訂單安排另行通知

2.5、 使用免費打樣券訂單，交期將增加1個工作日

2.6、 在上班時間內，提交訂單后，我司將會及時安排審核，審核時間大約為10到40分鐘，特殊訂單評估時間大約為24小時內，如果快在12小時內（請客戶以審核通過后為準）；工程端處理文件：樣板(無EQ)不拼版的情況大約20分鐘內,其他（無EQ)大約為60分鐘到120分鐘。具體時效視文件而定

若文件有問題，我司會以短信或微信公眾號推送或語音電話（0563-5223007）通知訂單聯系人，為了確保交期，請及時登錄會員中心或微信公眾號查看并回復。

2.7、 修改或取消訂單說明：訂單付款后發現文件有問題，客戶端需要修改或者取消訂單。

（一）、如果訂單沒有安排生產（未在拼版生產中狀態），麻煩您及時聯系您的專屬客服修改或者取消（注：訂單在工程文件已完成但并未拼版狀態，修改需要收一半工程費用，取消需要收全部工程費用)

（二）、 如果訂單在拼版生產中狀態，則無法修改或者取消訂單

3.交期時間

3.1 、交期24小時：24小時指的是在正常安排訂單日是今天下單明天發貨，而非從確認下單時間算24小時發貨，48小時、72小時等也是一樣的意思

3.2 、預計發貨時間正常以審核通過為準

3.3 、我司主要合作快遞為順豐，快遞最晚一班收件時間為凌晨2點，發貨時間在2點之前均按照前一日計算，不算逾期，快遞時效幾乎不受影響。

例如預計發貨時間是25號，在26號凌晨2點前取件為正常交期范圍內

3.4 、其他合作快遞：京東快遞和跨越快遞，客戶可以根據情況自行選擇快遞方式

3.5 、快遞選擇工廠自提意指去我司工廠自取板子，自取板子規范可聯系您的專屬客服

4.財務相關事項

4.1、 支付方式：在線支付：支付寶、微信掃一掃支付；線下轉賬（此處需特別注意：轉賬成功后，需要您把轉賬成功的截圖和注冊捷配的手機號碼一同發給您會員中心右上角的專屬客服或者QQ：800172256，他會第一時間安排財務幫您充值到賬戶，您才能支付訂單?。?/span>

4.2 、發票申請：由于樣品金額小、款數多，所以平臺是累積開票，如果普票金額不滿200元但必須大于30元/專票金額不滿1000元但必須大于300元，需到月底20-25號在后臺提交開票資料，財務統一開.

4.3、提現申請：周一-周日，申請?zhí)岈F(xiàn)后，會顯示凍結狀態（保證資金安全），財務將在下周一統一處理，預計最快下周一到賬

5.補充

      5.1 、如果是初次合作，您是工程師，下單前請務必閱讀下單前工程師必看；如果您不是工程師，請將此轉發給工程師

       5.2 、同一天同一個文件不允許拆單下單，系統會提示：拆單失敗，無法上傳

              5.3 、同一天有多款板子，建議您可以加入購物車，統一提交，這樣只收取一個快遞費用

       5.4 、提交訂單后，可以等審核通過再支付也可以先支付再審核，如果產生差價，多退少補（有些文件有特殊工藝會需要加錢）

       5.5 、有任何問題，可以電話或QQ聯系您會員中心我的訂單右上角您的專屬客服

捷配制程工藝及設計規范要求

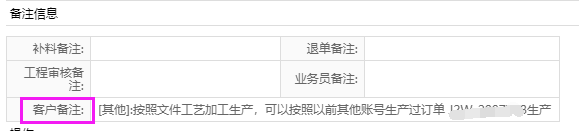

1.下單要求：針對單雙面樣品壓縮包內的文檔以及gerber內的寫入要求都視為無效，工藝要求請?jiān)谙聠螘r(shí)注意好并正確選擇工藝，有特殊要求請?jiān)?/span>客戶備注中注明。

2. 客戶下返單時請注意：首次制作樣品或小批量，請確認功能正常無品質缺陷再下返單，若因工程資料導致的錯誤，只接受投訴第一個（首批）訂單。

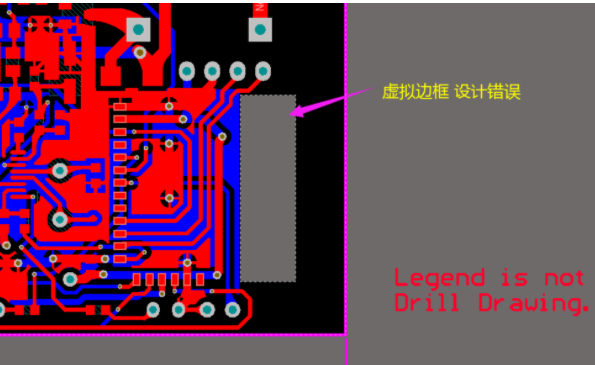

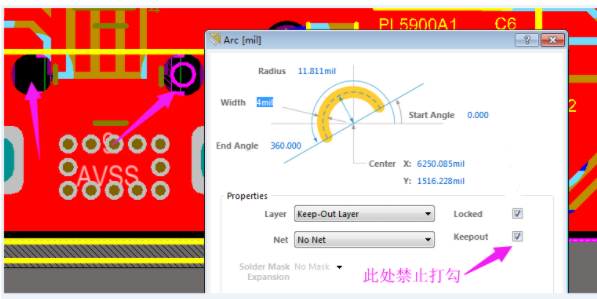

3.PCB自動轉gerber (為提高工程制作效率，我司已經開發出EMS工程自動化系統)，針對樣品資料目前均用系統自動轉換，目前能轉換DXP15、AD17、AD20, PADS、99se等PCB文件，如客戶PCB原稿有特殊版本要求時，務必備注在ERP系統備注欄，否則樣品料號均用自動轉換gerber系統輸出（默認AD20版本）. 若PCB資料內有鎖孔/鎖槽/鎖線路/鎖阻焊/鎖文字或者虛擬區等轉不出gerber的，此類問題屬于客戶工程師設計不規范，樣品料號由客戶自己負責。

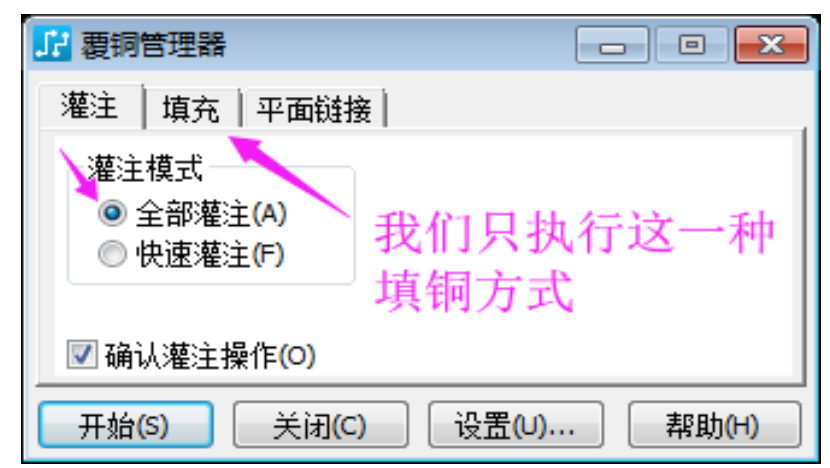

4.PADS軟件設計，輸出資料我司采用HATCH（填充）恢復鋪銅，淚滴以實際文件輸出為準。此軟件轉換gerber容易出現文件缺失、焊盤變形等問題，建議客戶提供gerber文件，下批量單前建議客戶先打樣。

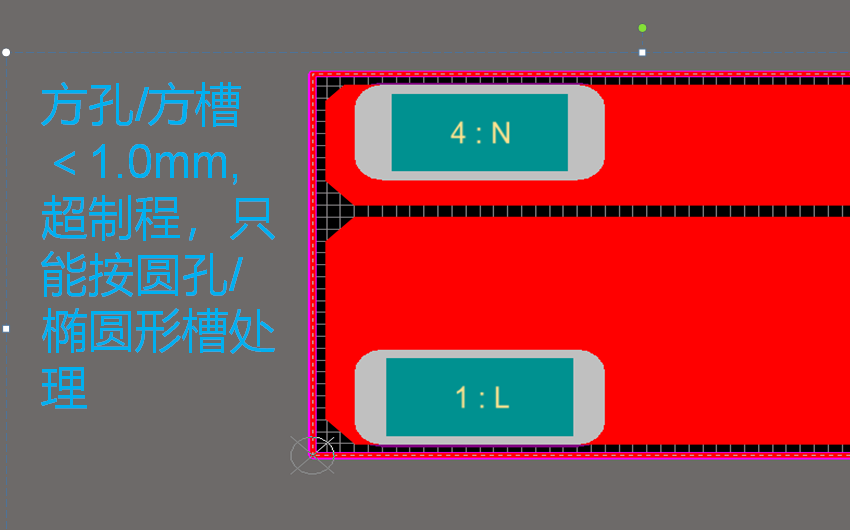

5.設計方孔/方槽＜1.0mm時，我司做不出方角，只能按圓孔制作，在正常補償?shù)幕A(chǔ)上多加大0.05mm；槽在兩頭各拉長0.1mm；≥1.0mm孔/槽優化時會在4角加角孔（鉆鑼刀加工做不出90度直角，按R0.25-0.4mm圓角）。

6.關于半孔工藝說明：我司最小半孔0.8mm，最小孔距0.5mm。（1）若半孔需做有銅請?jiān)谙到y(tǒng)中勾選“半孔”（做PTH孔會增加蝕刻前鑼槽工序會增加做板費用）；（2）對半孔要求含銅，外觀要求不嚴的情況下我司按常規工藝制作，允許接受孔內有少許毛刺和半孔位板邊輕微扯銅現象；（3）若半孔可以做無銅，在客戶備注欄備注說明。

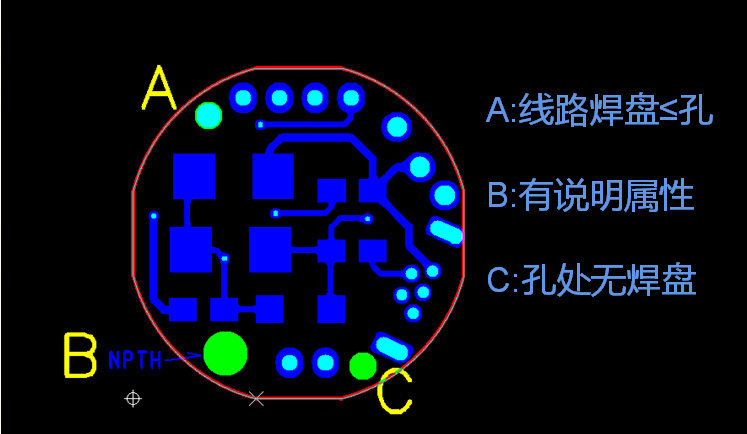

7. NPTH孔判斷依據：（1）分孔圖有定義屬性或有備注說明；（2）線路焊盤≤孔，（3）有孔無線路焊盤，（4）無電器性能連接的孔（不接地線和銅皮的）,（5）設計在GKO/GM1層位于銅皮上但阻焊層孔圈沒有開窗。

8.關于VIA孔覆蓋阻焊油或開窗說明：⑴提供原稿為gerber文件，一律按文件加工，不理會系統的過孔處理勾選內容；⑵ 99SE或AD軟件設計，客戶孔徑?jīng)]有定義VIA屬性，默認按PTH孔開窗制作；⑶系統下單為過孔蓋油，若提供文檔還有過孔塞油信息樣品默認按過孔蓋油處理，不會發送EQ咨詢此類問題，若需塞油請?jiān)谙到y(tǒng)勾選“過孔塞油”選項。

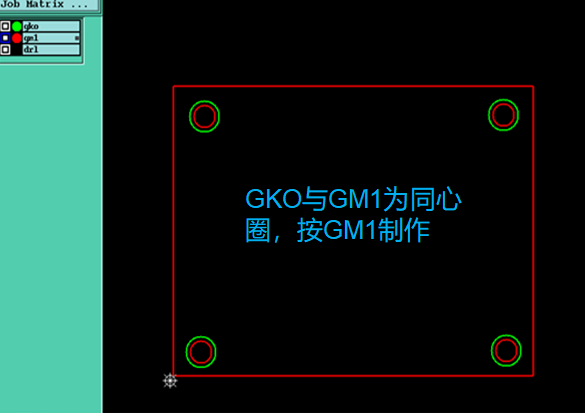

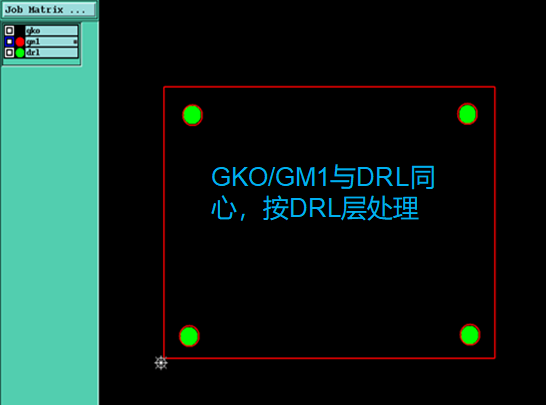

9.原稿設計有同心圈，GKO層與GM1層圈同心，同層設計多個不同直徑同心圓，鉆孔層有GKO/GM1圈與其同心。當GKO層與GM1層圈同心我司默認按GM1層直徑；GKO或GM1有多個不同直徑同心圓我司默認按小圈；Drill層有GKO/GM1圈按鉆孔(Drill)層大小。

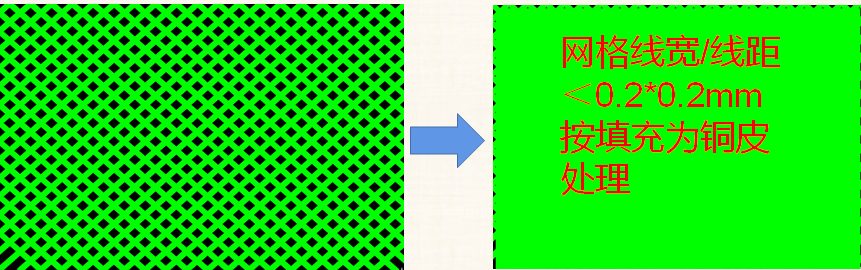

10.線路網格我司最小制程能力≥0.2*0.2 mm，若原稿設計未達到制程能力，樣品我司CAM制作時會直接把網格填實為銅皮處理。若客戶對網格或銅皮要求比較嚴謹，資料設計時需優化好或在客戶備注欄說明下。

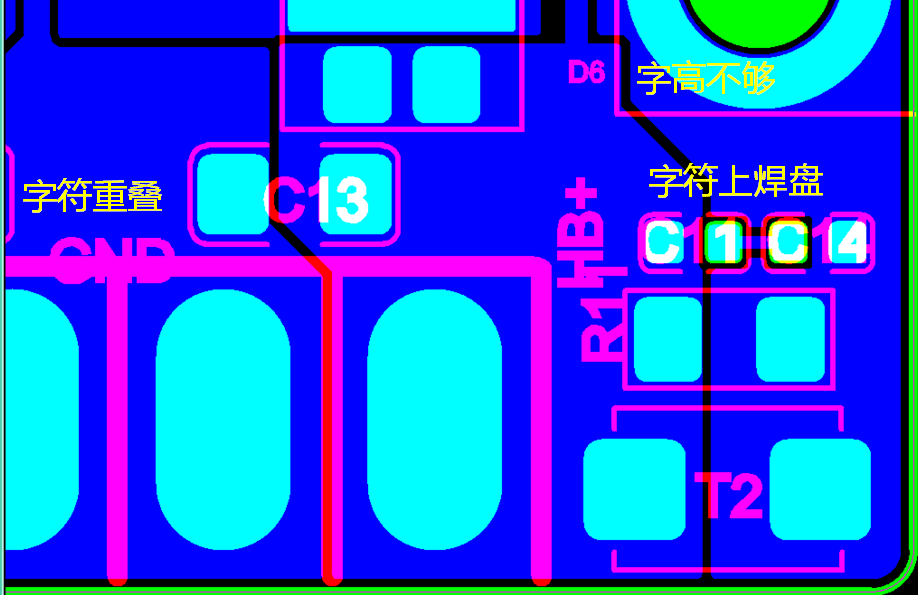

11.文字印刷線路板行業中制程為字高/字寬：0.8/0.15 mm（字符寬高比1:5），若低于此制程，實物板可能會模糊不清。（1）字符有空間移動優化，低于15處CAM工程師優化放大字符寬度及高度，若多處需要移動樣品直接按字符模糊制作。（2）焊盤上設計的文字樣品直接按掏取文字制作（保證文字不上焊盤影響焊接）。

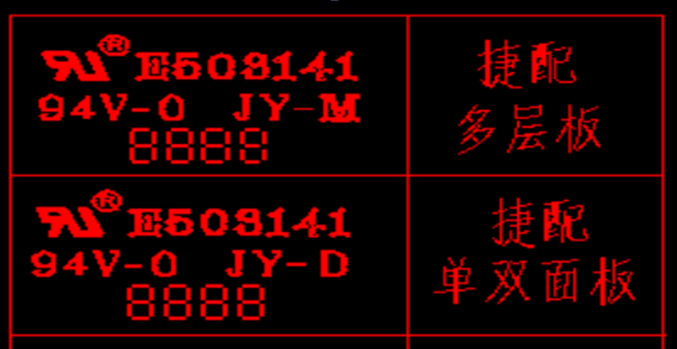

12.關于加UL說明：文檔信息或下單備注欄有說明需加UL等，若客戶沒有提供UL我司默認添加捷配UL，周期國內訂單按年周，國外訂單按周年。

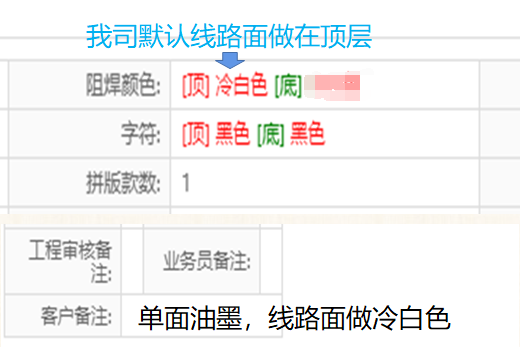

13. 關于單面板阻焊顏色：（1）單面板若兩面需要不同顏色，需在客戶備注欄清楚（因?yàn)閱蚊姘甯鲝S工藝不同，理解會有分歧易出錯）。例如：線路面做綠色，非線路面做黑色。（2）系統頂層備注顏色默認為線路面，底層備注無默認為非線路面，若有特殊要求客戶備注欄詳細說明。

14. 阻焊開窗，指不覆蓋阻焊油墨，焊盤阻焊開窗即焊盤不需要覆蓋阻焊油墨，以便焊盤能夠上錫焊接。焊盤開窗請?jiān)O(shè)計阻焊層（solder mask layer ），（1）如果阻焊層與焊盤層（pad Master）、錫膏層(Paste——用于制作鋼網文件)有沖突的時候，當防焊層比焊盤層和錫膏層多開窗時，直接按阻焊層制作；當防焊層比焊盤層和錫膏層少開窗時，則EQ提問；（2）PTH孔設計單面開窗此類問題我司默認按單面處理，不會EQ咨詢。為保證油墨不入孔，會在沒開窗面添加單邊比孔大0.1-0.15MM防焊擋油點（成品孔邊會有露銅上表面現象）。

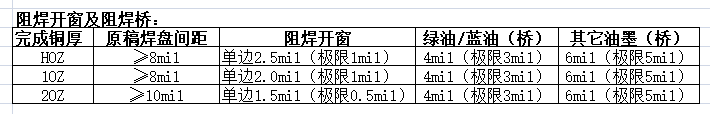

15.阻焊橋，通常指在IC PIN腳或SMD焊盤之間保留的阻焊膜（保留阻焊橋是為了防止焊接時焊錫橋接短路）。成品銅厚1OZ原稿IC腳/貼片間距≥0.2mm，成品銅厚2OZ原稿IC腳/貼片間距≥0.25mm，詳細如下圖：間距設計超制程我司生產中無法做出阻焊橋，單、雙面樣品沒有要求工程默認按開通窗處理；多層板和批量問客咨詢。若客戶非要阻焊橋需在客戶備注欄說明，并接受卸取部分IC/焊盤滿足橋做出。

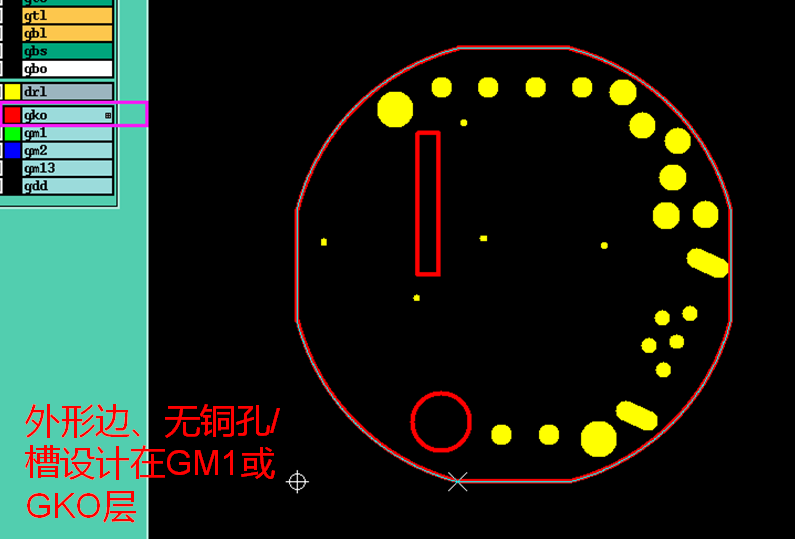

16.客戶設計的外形層序放置目前比較凌亂，造成CAM制作時常漏做或多做，為預防品質隱患現統一標準：外形邊及無銅孔/槽請放置在機械層（行業規范是GM1層），Keep-out（GKO）層為禁止布線層（用于定義電氣外形），但出于部分客戶設計習慣放置為GKO層，那么就建議同個資料外形要放在同一層，不要分開放置。外形邊、無銅孔/槽等我司CAM工程師只理會GM1、GKO、分孔圖（GDD）這3層，若設計不在此3層出現漏做工程不擔此責。

17. SET拼板工藝邊的要求：（1）我司默認在工藝邊添加定位孔(鑼板做管位孔和治具測試做定位)和mark（貼片時便于機器識別定位）點；（2）多層板內層工藝邊鋪銅（均衡電流、控制板翹等）；（3）工藝邊未滿足3mm默認加大到3mm制作（＜3mm工藝邊V割機超制程能力）.

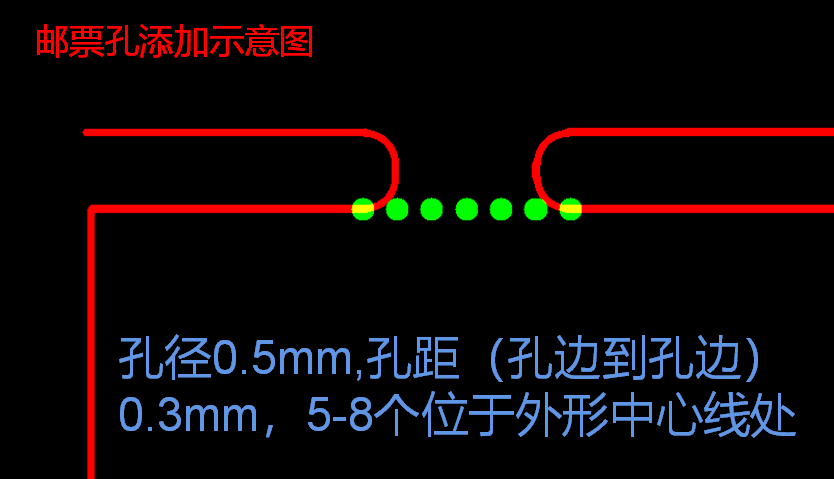

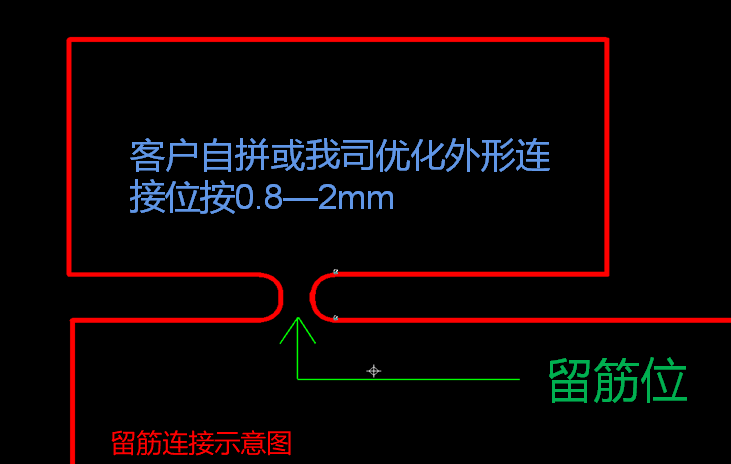

18.關于拼板要求，目前我司拼板連接方式主要有V割、郵票孔+鑼槽、留筋、郵票孔等。（1）V割方式：最小尺寸70*70mm，板厚0.8-2.4 mm，異形尺寸拼板時常導致工藝邊為懸空狀（V割時容易斷裂），樣品默認在懸空處加擋板+郵票孔連接；（2）郵票孔方式：郵票孔沒有要求情況下，我司默認按成品0.45-0.55mm孔徑，孔距按0.3mm，添加位置在外形邊的中間處，孔數5-8個；（3）留筋方式：客戶自拼，連接位0.8-2mm，我司按原稿制作，大于2 mm咨詢連接位是否需V割或添加郵票孔。（4）下單為單片，尺寸也為單片，資料為拼板，樣板我司直接按單片做。

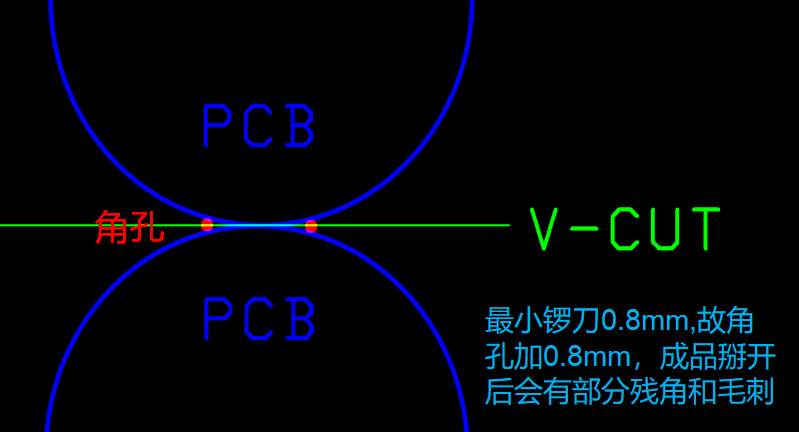

19. 異形尺寸拼板，若拼板后夾角小于90度，鑼刀鑼不進夾角內，成品掰開后尖角處會有部分缺角和輕微的毛刺，若客戶對此缺陷要求嚴格請?jiān)趥渥谡f明，不然就當作接受此現象。針對鋁基板，因鋁基板最小鉆孔刀具為1.2mm,故加不了角孔，夾角處有缺角和毛刺請?jiān)试S接受，若要求比較嚴請?jiān)趥渥谡f明。

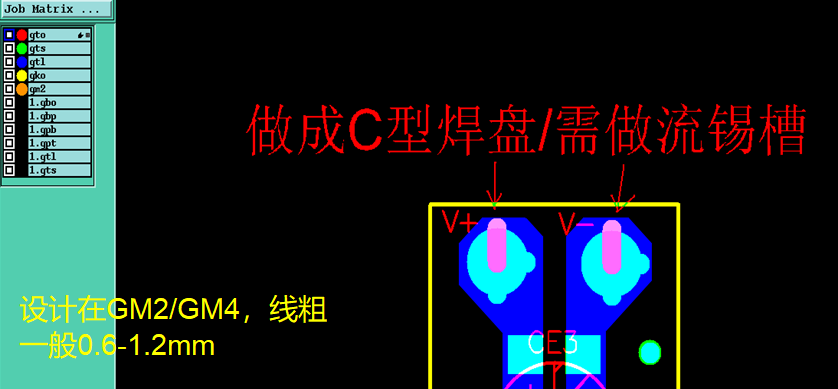

20.關于流錫槽說明：由于客戶眾多，流錫槽設計也五花八門，為便于漏做流錫槽或誤開成槽，強調客戶按行業規范設計在Mechanical4（機械4層——用于銅箔開破錫槽）或GM2層（多數客戶設計在此層），不要設計在GKO或GM1層（容易當做無銅槽處理），也不要設計在阻焊或貼片層（會按開窗處理）。若沒有按規范設計需在備注欄或gerber資料內用文字說明。

以上請知悉！感謝您的耐心閱讀，捷配祝您生活愉快！讓產業更高效，讓生活更美好！

杭州捷配信息科技有限公司
